#741 dimvicant

dimvicant

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 372 сообщений
  • Меня зовут:Дмитрий
  • Пол:
  • Город:Зеленоград

Отправлено 26 Ноябрь 2017 - 14:06

Маским, я не очень понимаю зачем оно надо (драйвера без гальваники нынче стоят копейки), но вообще задача давно решена: http://ledway.ru/topic16106.html



#742 mks

mks

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 559 сообщений
  • Меня зовут:Максим
  • Пол:
  • Город:Киев

Отправлено 27 Ноябрь 2017 - 01:09

Эта задача таким примитивным способом теоретически тоже была решена мной еще год назад на 22-ой странице этой темы

Но я о другом. Из спортивного интереса хочу решить задачу использования в качестве драйвера СД электронного балласта от КЛЛ и именно с гальванической развязкой. Это требует замены колбы ламы не просто на мост с конденсатором, а на трансформатор. При этом хочется оптимизировать и аналитически выразить зависимость параметров элементов (дросселя и трансформатора) от параметров подключаемых СД.



#743 dimvicant

dimvicant

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 372 сообщений
  • Меня зовут:Дмитрий
  • Пол:
  • Город:Зеленоград

Отправлено 27 Ноябрь 2017 - 01:29

На балласте КЛЛ тоже было http://ledway.ru/topic11621.html



#744 mks

mks

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 559 сообщений
  • Меня зовут:Максим
  • Пол:
  • Город:Киев

Отправлено 27 Ноябрь 2017 - 02:28

Да, какие-то подобные темы просматривал. Логика манипуляций здесь аналогична моей (не до конца момент с током намагничивания переварил), но цифр не хватает. То есть подбор элементов делается экспериментально или на моделе (я делал в Протеусе), но систематизированных критериев выбора нет. Экспериментально я уже один балласт недели две назад покрутил, получил с него около 300 мА и 3 Вт. Хотелось бы большего, но это уже не на 13001 транзисторах стоит делать.



#745 alexandr059

alexandr059

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 2 350 сообщений

Отправлено 27 Ноябрь 2017 - 07:04

Систематизировал бы лучше подбор радиатора. А то допустимая температура работы кристаллов 25 градусов у китайцев (у некоторых продвинутых сд - 90 градусов), а их вешают вместо радиатора - на уголок. К чему эти рассуждения про драйвер, если сначала надо думать об охлаждении? От этого долговечность зависит.

К тому же, так до сих пор и не поняли, что китайцы завышают параметры всего. И 10вт их сд вовсе не 10вт, а 3-4вт - вовсе не 3-4вт. Скорее всего 10вт на самом деле 3-4вт.



#746 mks

mks

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 559 сообщений
  • Меня зовут:Максим
  • Пол:
  • Город:Киев

Отправлено 27 Ноябрь 2017 - 19:18

Самому посчитать длину уголка на 1Вт мощности - уровня знаний не хватает? Подскажу: 1 Вт мощности требует 25 (лучше 30) квадратов. Не хватало еще, чтоб я куллеры городил на СД по 15 центов  :sarcastic_hand:

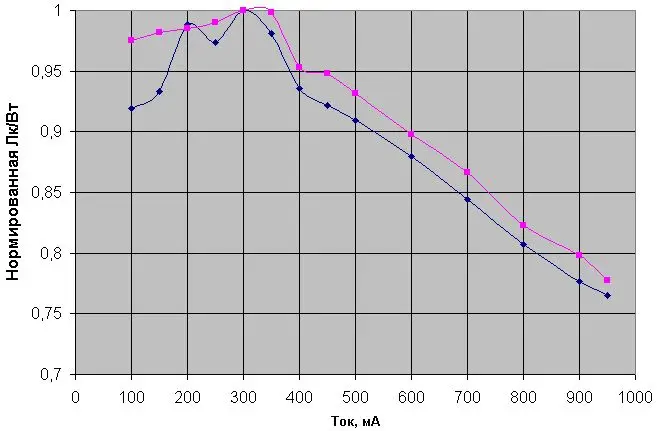

Матрицы заявлены как 10 Вт. То, что они номинальны 3 Вт (не более 4) - это мои измерения характеристик, а именно: зависимости Лк/Вт от тока. Выше 4 Вт она перегибается и снижается, что говорит о локальном перегреве кристаллов. Что-то приблизительно типа такого




#747 alexandr059

alexandr059

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 2 350 сообщений

Отправлено 27 Ноябрь 2017 - 20:25

Жгите, жгите, светодиоды, деньги то ваши. Еще приклейте их обязательно на герметик



#748 Андрей Ап

Андрей Ап

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 371 сообщений

Отправлено 01 Февраль 2018 - 09:35

Здравствуйте. Какую защиту можно поставить, чтобы не устроить пожар в доме? От такого светодиода?

Прикрепленные файлы



#749 Михаил81

Михаил81

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 181 сообщений
  • Меня зовут:Михаил
  • Пол:
  • Город:Волгодонск, Ростовская область

Отправлено 01 Февраль 2018 - 16:23

Посадить KSD9700 NC на радиатор на нужную температуру, чтобы обесточить при перегреве. И поставить в помещении огнетушитель самосрабатывающий ОСП-1, только надо ли оно?


Сообщение отредактировал Nyima: 22 Февраль 2018 - 23:18


#750 Колясик

Колясик

    Новичок

  • Пользователи
  • Pip
  • 10 сообщений
  • Меня зовут:Николай
  • Пол:
  • Город:Зверево,Ростовская область

Отправлено 22 Февраль 2018 - 20:03

Большинство LED - светильников имеют диапазон рабочих температур порядка ( -35 + 45 ) , максимум + 55 . Температура обратного срабатывания ( на "замыкание" )  у KSD9700- 45 NC, + 20, на подоконнике может и не сработать, хотя-зимой и ближе к окну может и получиться. В посте 748,по моему,фото 30 Вт фито матрицы полного спектра на 220 V, при хорошем теплоотводе будет достаточно обычного предохранителя на 0, 25 A ,от КЗ .


Сообщение отредактировал Nyima: 22 Февраль 2018 - 23:17
Не цитируем предыдущее сообщение


#751 Михаил81

Михаил81

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 181 сообщений
  • Меня зовут:Михаил
  • Пол:
  • Город:Волгодонск, Ростовская область

Отправлено 24 Февраль 2018 - 00:31

Всё-таки, это на случай остановки вентилятора или иной причины перегрева. В рабочем диапазоне он вообще не должен срабатывать.



#752 Falco

Falco

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 167 сообщений
  • Меня зовут:Igor
  • Пол:
  • Город:Ставрополь
  • Коллекция:посмотреть

Отправлено 16 Март 2018 - 11:34

Здравствуйте. От такого светодиода?

Так диод с драйвером, при наборе 150 градусов понижает напряжение и все.
У меня такой на 30 ватт, радиатор от компа и вентилятор 12вольтовый записан на 5вольт, работает не слышно.
И градусов 40 радиатор.

#753 mihail_89

mihail_89

    Новичок

  • Пользователи
  • Pip
  • 15 сообщений
  • Меня зовут:Михаил
  • Пол:
  • Город:Калуга

Отправлено 01 Апрель 2018 - 00:17

У светодиодных матриц эффективность ниже чем у дискретных светодиодов. Я использую светодиодные линейки алюминиевые . Линейки закрепляю на П образный профиль длина 1м, 8 штук.. Мощность светильника 80вт. Драйвер с диммированием. Яркость регулируется в зависимости от освещенности. Сам светильник включается /выключается по таймеру.

С фитосветодиодами пробовал.  Особой эффективности от их использования не увидел.  Эффективность наступила, когда мощность поднял до 80 вт. (подоконник длина 120см) Светодиоды 5000К. Растения которые находятся под светильником просто прут.



#754 dimvicant

dimvicant

    Активный участник

  • Пользователи
  • PipPipPipPipPip
  • 372 сообщений
  • Меня зовут:Дмитрий
  • Пол:
  • Город:Зеленоград

Отправлено 01 Апрель 2018 - 02:09

Какие именно "фитосветодиоды" пробовали, и какой эффективности ожидали на окне?
